半干法脱硫

2019-06-25

  一、烟气循环流化床脱硫工艺原理

  来自锅炉空预器的烟气由脱硫塔下部通过布风装置进入脱硫塔,然后烟气通过脱硫塔底部的文丘里管的加速,进入循环流化床体,物料在循环流化床里,气固两相由于气流的作用,产生激烈的湍动与混合,充分接触,在上升的过程中,不断形成聚团物向下返回,而聚团物在激烈湍动中又不断解体重新被气流提升,使得气固间的滑落速度高达单颗粒滑落速度的数十倍,使得床内的Ca/S比高达87以上。反应过程中的烟气温度靠喷入的雾化水调节到约70℃,合格的吸收剂(合格细度的Ca(OH)2)干粉经喷射泵气力输送进入吸收塔,在塔内与烟气进行脱硫化学反应,反应后的大量的气--固混合物从吸收塔顶部排出。这样循环流化床内气固两相流机制,较大地强化了气固间的传质与传热,为实现脱硫率提供了保证。

  净化后的含尘烟气从脱硫塔顶部侧向排出,然后转向进入高效除尘器,再通过锅炉风机排入烟囱。经除尘器捕集下来的固体颗粒,通过除尘器下的再循环系统,返回脱硫塔继续参加反应,如此循环。

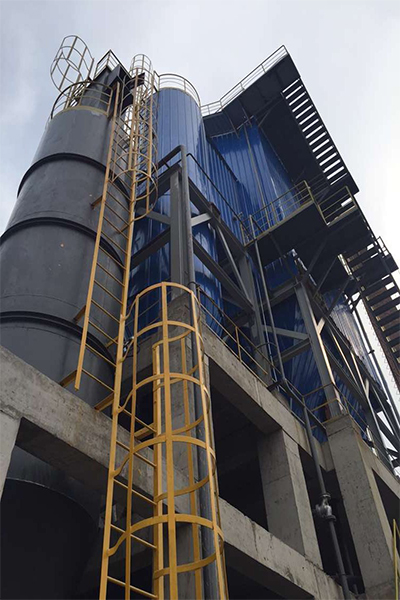

IMG_0230

  二、烟气循环流化床脱硫反应机理

  Ca(OH)2粉末和烟气中的SO2、SO3、HCl、HF等酸性气体,借助消石灰粉表面的液膜发生化学反应,达到脱硫目的。其反应式如下:

  Ca(OH)2+SO2=CaSO3•1/2H2O

  Ca(OH)2+SO3+H2O=CaSO4•2H2O

  Ca(OH)2+2HCl=CaCl2+2H2O

  Ca(OH)2+2HF=CaF2+2H2O

  Ca(OH)2+SO2+1/2O2=CaSO4+H2
