SCR脱硝

2019-06-25

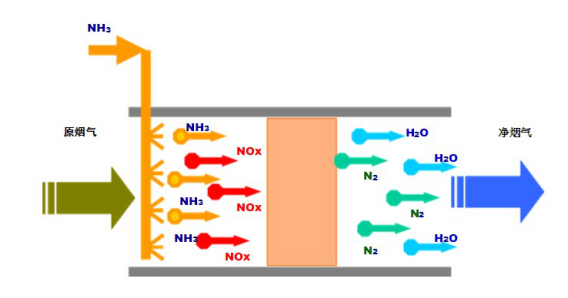

  SCR脱硝原理

  SCR(选择性催化还原法)技术是在催化剂和氧气存在的条件下,向温度范围为300~420℃的SCR反应器内喷入还原剂(氨或氨水),有选择性地将废气中的NOx还原生成N2及H2O来减少NOx。

1

  主要反应如下:

  4NO+4NH3+O2=4N2+6H2O

  4NH3+2NO2+O2=3N2+6H2O

blob

  SCR脱硝系统组成:

  SCR脱硝系统主要包括:还原剂储存系统、还原剂输送/计量系统、反应器及外部框架结构、脱硝催化剂、吹灰箱体及电控系统等。

2

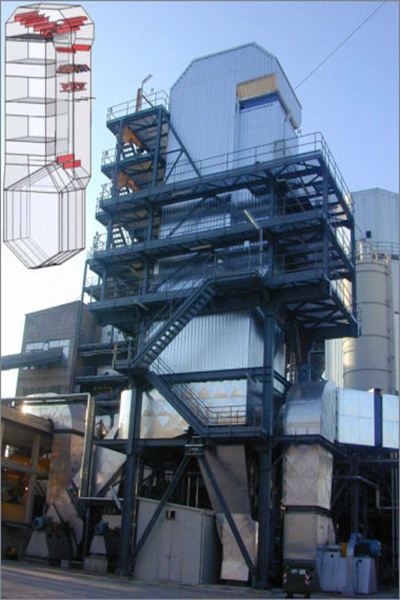

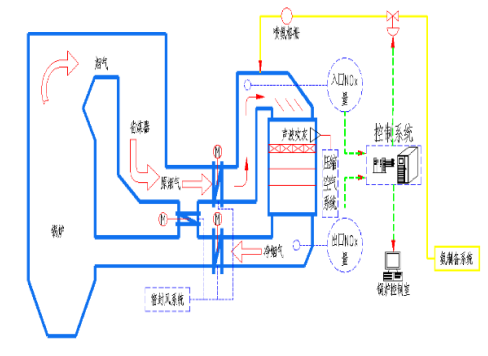

  SCR脱硝反应器充分考虑各种锅炉系统特点,采用独特的布置方式,能高效、稳定地除去烟气中的氮氧化物,能较大程度的减轻烟尘对催化剂的堵塞、磨损、毒化,增加催化剂的使用寿命,从而减低运行成本等优点,可承载不同类型的催化剂。新型催化剂,它以超细TiO2为基材,以钒氧化物为活性组分,以钨、钼等氧化物为助剂,具有活性高、脱硝效率较高、抗中毒性能较强、耐磨损、使用寿命较长等特点。其典型的SCR脱硝工艺流程图如下:

  脱硝催化剂:

blob

  SCR脱硝系统上的催化剂在SCR反应中促使还原剂选择性地与烟气中的氮氧化物在一定温度下发生化学反应的物质。目前SCR催化剂基本都是以TiO2为基材,以V2O5为主要活性成份,以WO3、MoO3为抗氧化、抗毒化辅助成份。

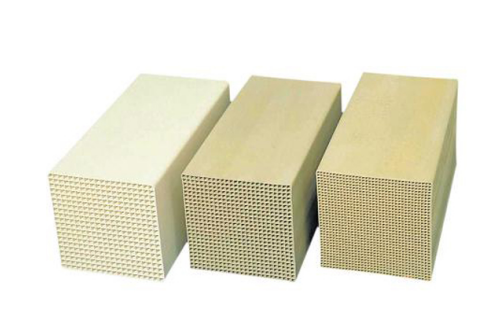

  脱硝催化剂单体

   blob

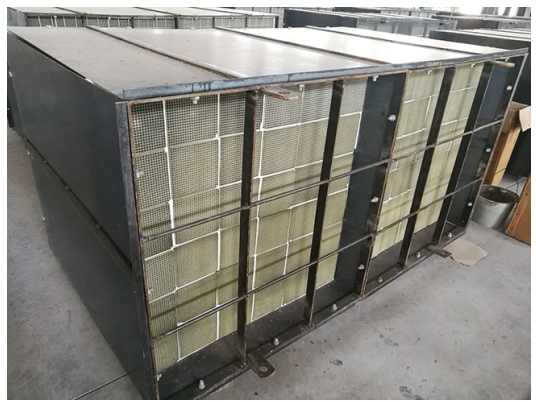

  脱硝催化剂模块

blob
