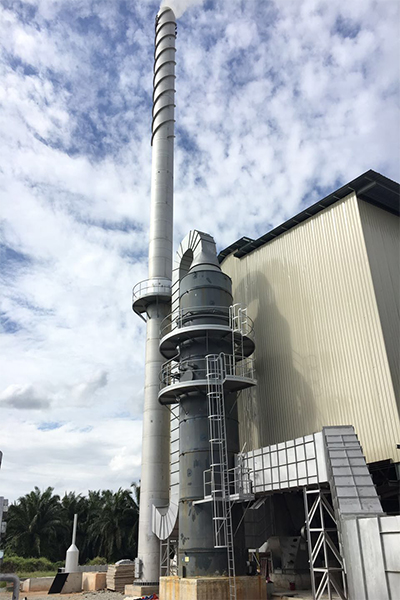

旋流式水膜脱硫除尘器（快装模块型）是将钢板、高强度防渗透耐酸浇注料与花岗岩统一浇注成各个功能模块，现场吊装组合，安装方便、施工时间短、维护成本低、使用寿命较长，适用于各种形式的锅炉、窑炉。

　　旋流式水膜脱硫除尘器主要由筒体、设备进出口、上部水槽、注水盘管、下部溢水孔和清理孔等组成。　　

      其工作原理是：含粉尘及硫化物的气流通过进口烟道进入筒体，利用水泵让碱性水溶液从设备上部注水槽进入筒内，使整个圆筒内壁形成一层碱性水膜从上而下流动，烟气由筒体下部切向进入，在筒体内旋转上升，含粉尘和硫化物的气体在离心力作用下始终与筒体内壁面的水膜发生接触，含尘气体被水膜湿润，硫化物和碱性溶液进行中和反应，随水流到除尘器底部，从溢水孔排走，达到除尘与脱硫的效果；

　　除尘后的废水进入沉淀池，循环使用；

　　净化后的气体，通过筒体上部引出。

　　设备特点

　　1.内部采用耐腐蚀、耐磨损、耐高温花岗岩，加工成圆形弯板，内部结构光滑平整，保证内壁水膜的完整性。

　　2.外护钢板，中间用高强度耐高温耐酸碱浇注料浇筑，大大增加设备的强度及使用寿命。

　　3.上部水槽为陶瓷结构，在使用过程中确保不漏水，

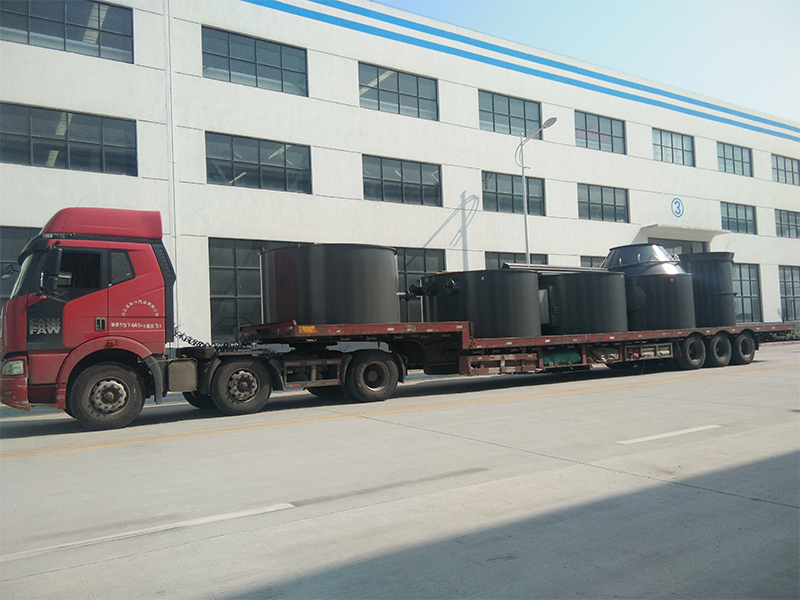

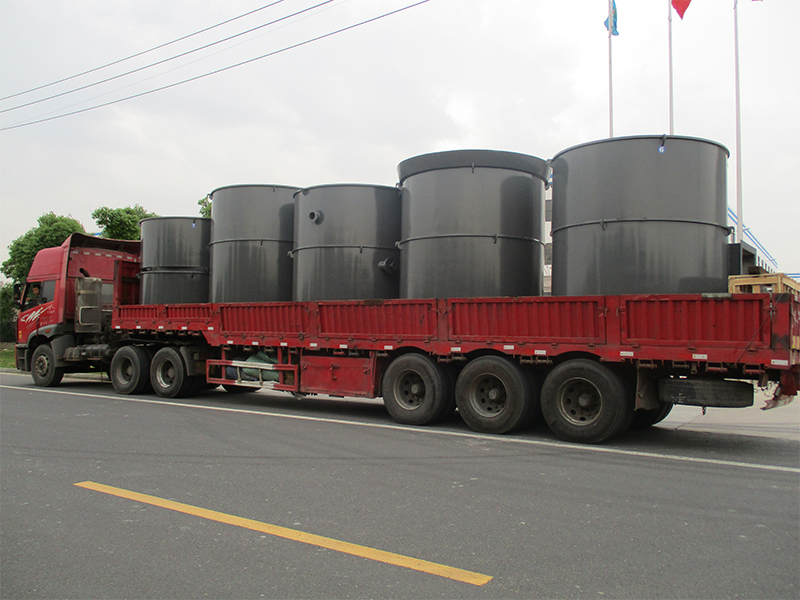

　　4.各模块高度不超过2米，减少安装所需的吊车费用投入，

　　5.每个模块接口处有凹凸形接缝，连接时采用高强度、耐腐蚀材料作密封处理，确保不漏风漏水。

　　设备参数：

　　除尘效率：80-95%（视工况而定）

　　脱硫效率：72-89%（视工况而定）

　　设备阻力：＜700Pa，含文丘里喷淋装置＜1000pa
