除尘脱硫脱硝一体化设备

2019-06-25

  一、除尘

  本除尘脱硫脱硝一体化设备先经过前置预除尘,烟气在通过后续***水体和喷淋的湿法过程中完成除尘效果。

蓄热式焚烧炉(RTO)-(1)

  一、脱硝

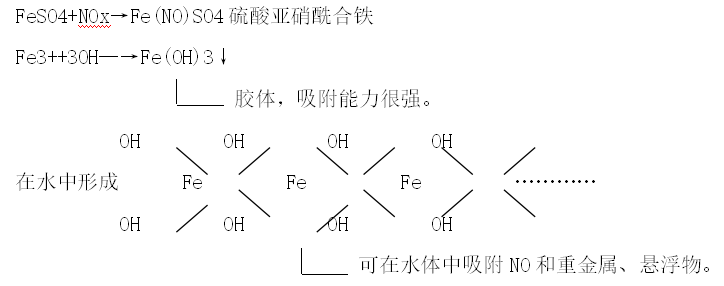

  脱硝剂FeSO4溶于水后增加了水中的Fe2+质量分数,能够促进烟气中NO与水液中Fe2+的络合反应。烟气中的NO在水中的溶解度低,但在水液中加入Fe2+后,NO可与Fe2+发生络合反应,形成亚铁亚硝酰络合物,加快了NO的吸收速率,并加大了其吸收容量。当FeSO4水液与烟气接触时,Fe2+络合吸收烟气NOx中占90%“NO”中的“O”原子,使N还原成N2,返回大气中(另有理论认为生成物中还有NH3,可被水体中的脱硫酸性产物、活性焦等吸收)。络合反应机理:(由东北大学环境工程专业教授苏永渤老师给出的化学反应式)

  blob

  脱硝处理过程中,水体中的Fe2+被烟气中的NO和残余O2氧化为Fe3+,而Fe3+与NO无亲和力,不能继续脱硝,水体脱硝能力会被逐渐削弱。为了保持水体的脱硝活力,在水体中加入了还原剂——铁屑。

蓄热式焚烧炉(RTO)-(2)

  三、脱硫

  烟气脱硫分两个步骤进行:上一层水床预脱硫,下一层水床强化脱硫。

  上一层水床的主要功能为除尘、脱硝,同时也可以对烟气中的SO2进行初步降温、溶解于水和预脱硫。当烟气进入下 一层大水体水床时,烟气中SO2被水吸收可生成亚硫酸(H2SO3)。烟气脱硝过程中NO的络合吸收产物——硫酸亚硝酰合铁可与溶液中吸收SO2形成的SO32-/HSO3-发生反应,形成一系列N-S化合物,并还原再生出Fe2+,在补充水体中Fe2+的同时,可固化吸收一部分SO2。

蓄热式焚烧炉(RTO)-(3)

  下一层水床采用钠、钙双碱法工艺脱硫,水体中的主要脱硫剂为NaOH和Na2CO3。烟气在二层大水体中进行“气面”与“液面”的充分冲激脱硫反应,在水床进、出口配合小功率水泵抽取自身水体水液进行拦截喷淋强化脱硫。

  脱硫过程主要产物为Na2SO3,由于其容重高于水,可以富积于水床的各锥斗中被定时被排出。外排的Na2SO3流淌到机体外单设的积灰水池(石灰苛化池)中,与水池中的碱性沉灰和正常投入的生石灰反应,生成沉淀物CaSO3和NaOH上清液。

蓄热式焚烧炉(RTO)-(4)

  再生的NaOH返回到上层大水体水床继续脱硫。CaSO3与积灰水池中的灰渣掺合,在定时被抓斗机抓灰作业时,由于不断地扰动水体而逐渐被氧化,部分可转化为CaSO4。通过抓斗机定期抓出的粉尘烟灰与脱硫产物CaSO3、CaSO4可被回收利用。

蓄热式焚烧炉(RTO)-(5)
